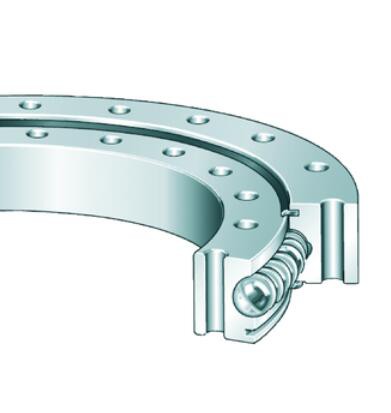

VU300574-ZT
Glavne dimenzije i podaci o izvedbi
| di |
468 mm |
Unutarnji promjer unutarnjeg prstena |
|
0.8 mm |
Unutarnji promjer unutarnjeg prstena manja tolerancija | |
|
0.8 mm |
Gornja tolerancija unutarnjeg promjera unutarnjeg prstena | |
| diZT |
470 mm |
Unutarnji prsten za centriranje promjera |
|
IT8 |
Tolerancija unutarnjeg prstena za centriranje promjera | |
| H |
68 mm |
Visina |
| Da |
680 mm |
Vanjski promjer |
|
0.8 mm |
Donja tolerancija vanjskog promjera | |
|
0.8 mm |
Gornja tolerancija vanjskog promjera | |
| Da ZT |
678 mm |
Promjer centriranja vanjskog prstena |
|
-IT8 |
Tolerancija vanjskog prstena za centriranje promjera | |
| T |
10 mm |
Vanjski prsten za centriranje duljine |
| t |
10 mm |
Unutarnji prsten za centriranje duljine |
| ha |
61 mm |
Širina vanjskog prstena |
| hi |
61 mm |
Širina unutarnjeg prstena |
|
0.08 mm |
Normalni radijalni zazor min. | |
|
0.3 mm |
Normalni radijalni zazor max. | |
|
0.13 mm |
Normalni aksijalni zazor min. | |
|
0.49 mm |
Normalni aksijalni zazor max. | |
| ≈m |
79 kg |
Težina |
Dimenzije
| Di |
572 mm |
Unutarnji promjer vanjskog prstena |
| da |
576 mm |
Vanjski promjer unutarnjeg prstena |
| dB |
22 mm |
Provrt za pričvršćivanje |
| La |
640 mm |
Vanjski prsten rupa za pričvršćivanje promjera kruga |
| na |
20 |
Broj rupa za pričvršćivanje u vanjskom prstenu |
| Li |
508 mm |
Unutarnji prsten rupa za pričvršćivanje promjera kružnog toka |
| ni |
20 |
Broj rupa za pričvršćivanje u unutarnjem prstenu |
| Fr zul |
242,000 N |
Maks. vijci za pričvršćivanje radijalnog opterećenja (frikciono zaključavanje) |
Raspon temperature
| Tmin |
-25 stupanj |
Radna temperatura min. |
| Tmax |
80 stupnjeva |
Radna temperatura max. |
Faktori izračuna
| Ca |
425,000 N |
Osnovno dinamičko opterećenje, aksijalno |
| C0a |
1,510,000 N |
Osnovno statičko opterećenje, aksijalno |
| Cr |
385,000 N |
Osnovna dinamička nosivost, radijalna (samo za radijalno opterećenje) |
| C0r |
690,000 N |
Osnovno statičko opterećenje, radijalno (samo za radijalno opterećenje) |
Ležajevi s okretnim prstenom, također poznati kao ležajevi okretnog stola, specijalizirani su rotacijski ležajevi dizajnirani da podnose teška opterećenja dok istovremeno omogućuju glatku rotaciju oko fiksne osi. Jedna od njihovih značajki koje definiraju je njihov veliki promjer, koji im omogućuje da istovremeno podnose značajna radijalna, aksijalna i momentna opterećenja. Obično izrađeni od visokokvalitetnog čelika, ovi ležajevi imaju zamršene dizajne koji često uključuju integralne zupčanike, kanale i sustave brtvljenja. To ih čini posebno prikladnima za primjene koje zahtijevaju visoku preciznost i izdržljivost. Dodatno, ležajevi okretnog prstena mogu se prilagoditi u različitim veličinama i konfiguracijama kako bi zadovoljili specifične inženjerske zahtjeve, osiguravajući optimalnu izvedbu u različitim radnim uvjetima.
Prednosti ležajeva s okretnim prstenovima su brojne, prvenstveno njihova sposobnost da osiguraju pouzdano kretanje u zahtjevnim okruženjima. Njihova robusna konstrukcija omogućuje im da izdrže ekstremne temperature i izazovne uvjete, što ih čini idealnim za teške strojeve, dizalice i bagere. Nadalje, dizajn zakretnih prstenova omogućuje smanjeno trenje tijekom rada, što povećava učinkovitost i produljuje životni vijek komponente. Integracija zupčanika izravno u ležaj eliminira potrebu za dodatnim zupčanicima u sklopu, smanjujući ukupnu težinu i pojednostavljujući inženjerski dizajn. Dodatno, njihovi niski zahtjevi za održavanjem doprinose nižim operativnim troškovima, što je značajna prednost za industrije koje se oslanjaju na kontinuirani rad.
Ležajevi s okretnim prstenom nalaze široku primjenu u raznim industrijama, pokazujući svoju svestranost i učinkovitost. U građevinskom sektoru koriste se u dizalicama i bagerima za glatka i precizno kontrolirana kretanja. U sektoru energije vjetra, okretni prstenovi igraju ključnu ulogu u radu vjetroturbina, omogućujući potrebna rotacijska kretanja za optimizaciju proizvodnje energije. Nadalje, često se nalaze u sustavima za rukovanje materijalima, robotici, pa čak i medicinskoj opremi, gdje su precizno pozicioniranje i upravljanje opterećenjem ključni. Kako se industrije razvijaju, potražnja za ležajevima s okretnim prstenom nastavlja rasti, čineći ih nezamjenjivom komponentom u modernim inženjerskim aplikacijama.
| VSI200644-N-VSP-ZT | 546 | 716 | 44.5 |
| VSU200644-RR | 572 | 716 | 56 |
| VSU200644-VSP | 572 | 716 | 56 |
| VSU200644-VSP-ZT | 572 | 716 | 56 |
| VSU200644-ZT | 572 | 716 | 56 |
| VSU200644-RL1 | 572 | 716 | 56 |
| VSI200644-N | 546 | 716 | 44.5 |
| VSU200644 | 572 | 716 | 56 |
| VU300574-ZT | 468 | 680 | 68 |
| VU300574 | 468 | 680 | 68 |
| VLU200544-RL1 | 434 | 648 | 56 |
| VLU200544-RL2 | 434 | 648 | 56 |
| VLU200544-RR | 434 | 648 | 56 |
| VLI200544-N-VSP | 444 | 648 | 44.5 |
| VLU200544-VSP | 434 | 648 | 56 |
| VLI200544-N-RL1 | 444 | 648 | 44.5 |
| VLI200544-N | 444 | 648 | 44.5 |
| VLU200544 | 434 | 648 | 56 |
| XU300515 | 384 | 646 | 86 |
| XSA140544-N | - | 640.3 | - |
