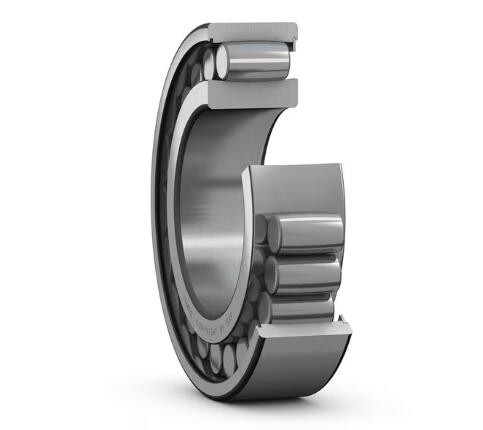

C 4032 K30V-CARB toroidni valjkasti ležaj

CARB toroidalni valjkasti ležajevi su jedinstveni: osim što se prilagođavaju neusklađenosti bez povećanih razina naprezanja, oni također omogućuju aksijalno kretanje bez trenja unutar ležaja u položaju bez lociranja u samoporavnajućim ležajevima. Ovaj ležaj s punim komplementom, koji ima nižu ocjenu brzine, koristi što je moguće više valjaka, što mu daje najveću moguću ocjenu opterećenja. Prilagođavanje neusklađenosti i aksijalnog pomaka unutar ležaja Vrlo visok kapacitet podnošenja radijalnog opterećenja Omogućuje aksijalno kretanje bez trenja Dug vijek trajanja sustava ležaja

Pošaljite upit

Čavrljaj sad

Uvod u proizvod

Vrsta provrta

Konusno 1:30

Dimensions - C 4032 K30V

Dimenzije

d	160 mm	Promjer provrta
D	240 mm	Vanjski promjer
B	80 mm	Širina
d₂	≈181 mm	Promjer ramena unutarnjeg prstena
D₁	≈217 mm	Promjer ramena ili udubljenja vanjskog prstena
s₁	maks.18,1 mm	Dopušteni aksijalni pomak
s₂	maks.8,2 mm	Dopušteni aksijalni pomak
r_1,2	min.2,1 mm	Dimenzija skošenja

Abutment dimensions - C 4032 K30V

Dimenzije upornjaka

D_a	maks.229 mm	Kućište promjera upornjaka
r_a	max.2 mm	Radijus ugla

Podaci za izračun

SKF klasa performansi		SKF Explorer
Osnovna dinamička nosivost	C	915 kN
Osnovno statičko opterećenje	C₀	1 460 kN
Granica opterećenja zamorom	P_u	140 kN
Ograničenje brzine		600 o/min
Faktor neusklađenosti	k₁	0.109
Faktor unutarnjeg zazora	k₂	0.103

Značajke CARB toroidalnog valjkastog ležaja
CARB toroidalni valjkasti ležaj je sofisticirana i svestrana vrsta ležaja dizajnirana za prilagodbu i radijalnih i aksijalnih opterećenja uz iznimnu učinkovitost. Uključuje jedinstveni toroidalni oblik valjka, koji je hibrid između cilindričnih i sferičnih valjkastih ležajeva. Ovaj osebujni dizajn omogućuje kontinuiranu liniju kontakta između valjaka i trkaćih staza, što smanjuje koncentraciju naprezanja koja se obično opaža u tradicionalnim valjkastim ležajevima. Toroidalni valjci su poravnati na takav način da mogu podnijeti neusklađenost i otklon osovine bez ugrožavanja performansi. Uz to, ležaj CARB ima unutarnju geometriju koja mu omogućuje prilagodbu radijalnim i aksijalnim opterećenjima istovremeno, što ga čini vrlo svestranim za različite primjene. Njegova sposobnost samoporavnavanja smanjuje potrebu za preciznim poravnavanjem vratila tijekom ugradnje, povećavajući radnu pouzdanost i produžujući životni vijek ležaja.
Primjena CARB toroidalnih valjkastih ležajeva
CARB toroidalni valjkasti ležajevi naširoko se koriste u različitim industrijskim sektorima zbog svoje prilagodljivosti i robusnosti. U automobilskoj industriji ovi se ležajevi koriste u glavčinama kotača, pogonskim vratilima i mjenjačima gdje se njihova sposobnost podnošenja velikih opterećenja i neusklađenosti pokazala neprocjenjivom. U sektoru industrijskih strojeva nalaze se u transportnim sustavima, pumpama i kompresorima, gdje učinkovito upravljaju radijalnim i aksijalnim opterećenjima. Dizajn ležaja također ga čini prikladnim za primjenu u sektoru energije vjetra, posebno u glavnim vratilima vjetroturbina i sklopovima mjenjača, gdje može podnijeti značajna dinamička opterećenja i neusklađenost svojstvena tim sustavima. Nadalje, CARB toroidalni valjkasti ležajevi koriste se u raznim drugim primjenama, uključujući poljoprivredne strojeve, pomorsku opremu i industrijsku opremu za teške uvjete rada, pokazujući njihovu široku primjenjivost i učinkovitost u upravljanju izazovnim radnim uvjetima.
Prednosti CARB toroidalnih valjkastih ležajeva
Jedna od primarnih prednosti CARB toroidalnih valjkastih ležajeva je njihova iznimna nosivost. Toroidalni oblik valjaka omogućuje ravnomjerniju raspodjelu naprezanja, što značajno poboljšava sposobnost ležaja da se nosi s velikim radijalnim i aksijalnim opterećenjem. Ova značajka ne samo da poboljšava ukupnu izvedbu ležaja, već i produljuje njegov životni vijek, smanjujući zahtjeve za održavanjem i zastoje. Dodatno, svojstvena sposobnost samoporavnavanja ležaja CARB pojednostavljuje instalaciju i smanjuje potrebu za preciznim poravnavanjem vratila, što može biti osobito korisno u uvjetima dinamičkog ili promjenjivog opterećenja. Sposobnost ležaja da se prilagodi neusklađenosti bez ugrožavanja performansi dovodi do veće operativne pouzdanosti i smanjenog rizika od preranog kvara. Sve u svemu, kombinacija visoke nosivosti, samoporavnavajućih svojstava i svestranosti CARB toroidalnog valjkastog ležaja čini ga preferiranim izborom za širok raspon zahtjevnih primjena, nudeći i ekonomske i operativne prednosti.

NE.	d	D	B
C 3048 K	240	360	92
C 3048	240	360	92
C 2238 K	190	340	92
C 2238	190	340	92
C 4034 V	170	260	90
C 4034 K30V	170	260	90
C 3972 M	360	480	90
C 3972 KM	360	480	90
C 3044 K	220	340	90
C 3044	220	340	90
C 3132 K	160	270	86
C 3132	160	270	86
C 2234 K	170	310	86
C 2234	170	310	86
C 4128-2CS5V/C3GEM9	140	225	85
C 4128 V/VE240	140	225	85
C 3040 K	200	310	82
C 3040	200	310	82
C 4126-2CS5V/C3GEM9	130	210	80
C 4124 V/C3	120	200	80
C 4032-2CS5V/C3GEM9	160	240	80
C 4032 V	160	240	80
C 4032 K30V	160	240	80
C 4032 K30	160	240	80
C 4032	160	240	80
C 3130 K	150	250	80
C 3130	150	250	80
C 3224 K	120	215	76
C 3224	120	215	76
C 4030-2CS5V/C3GEM9	150	225	75
