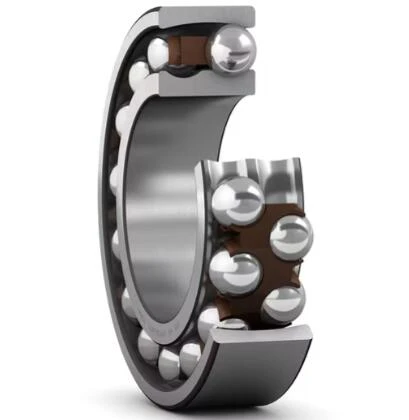

1310 ETN9
Dimenzija
| d |
50 mm |
Promjer dosade |
|---|---|---|
| D |
110 mm |
Vanjski promjer |
| B |
27 mm |
Širina |
| d1 |
≈70,3 mm |
Unutarnji prsten promjera ramena |
| D1 |
≈92,6 mm |
Promjer ramena Vanjski prsten |
| r1,2 |
min.2 mm |
Dimenzija vagona |
Dimenzije udubljenja
| da |
min.61 mm |
Osovina promjera udara |
|---|---|---|
| Da |
maks.99 mm |
Kućište promjera adut -a |
| ra |
maks.2 mm |
Polumjer fileta |
Podaci o izračunavanju
| Osnovna ocjena dinamičkog opterećenja | C |
43,6 kN |
|---|---|---|
| Osnovna ocjena statičkog opterećenja | C0 |
14 kN |
| Ograničenje opterećenja umor | Pu |
0. 72 kN |
| Referentna brzina |
12 000 r/min |
|
| Ograničavajuća brzina |
8 000 r/min |
|
| Dopuštena kutna neusklađenost |
3 stupnja |
|
| Faktor izračuna | kr |
0.04 |
| Ograničavajuća vrijednost | e |
0.24 |
| Faktor izračuna | Y0 |
2.8 |
| Faktor izračuna | Y1 |
2.6 |
| Faktor izračuna | Y2 |
4.1 |
Kuglični ležajevi za samo-usklađivanje vrsta su valjanog ležaja dizajniranog za prilagodbu kutnog neusklađenosti između osovine i njegovog kućišta. Ova jedinstvena značajka čini ih nevjerojatno korisnim u aplikacijama gdje je savršeno usklađivanje teško postići ili gdje se očekuje odbojnost osovine. Ovi ležajevi imaju dva reda kuglica i jednu sfernu trkačku stazu u vanjskom prstenu, omogućujući da se unutarnji prsten naginje i prilagodi neusklađenosti. Ovaj dizajn omogućuje gladak rad čak i kad osovina i kućište nisu savršeno usklađeni.
Jedna od ključnih prednosti samo-usklađivanja kugličnih ležajeva je njihova sposobnost da se nose neusklađenost, što može spriječiti prerano habanje i neuspjeh u strojevima. Oni također stvaraju manje trenja u usporedbi s drugim vrstama ležajeva, što dovodi do hladnijeg rada i povećane učinkovitosti. Ovo niže trenje također doprinosi mirnijem radu, što ih čini prikladnim za primjene gdje je smanjenje buke važno. Uz to, kuglični ležajevi za samo-usklađivanje imaju relativno nizak kapacitet opterećenja u usporedbi s drugim vrstama ležajeva, što ih čini idealnim za svjetlije primjene.
Kuglični ležajevi za samo-usklađivanje široko se koriste u raznim industrijama i primjenama. Obično se nalaze u industrijskim ventilatorima, gdje se može dogoditi lagana neusklađenost osovine zbog tolerancije proizvodnje ili radnih uvjeta. Također se koriste u poljoprivrednim strojevima, opremi za rukovanje materijalima i opremi za preradu hrane i pića. U tim je aplikacijama mogućnost prilagodbe neusklađenosti ključna za osiguranje pouzdanog rada i produljenje životnog vijeka strojeva.
| NE. | d [mm] | D [mm] | B [mm] |
| 2213 EKTN9 | 65 | 120 | 31 |
| 2213 E -2 rs1tn9 | 65 | 120 | 31 |
| 2213 E -2 rs1ktn9 | 65 | 120 | 31 |
| 1311 ETN9 | 55 | 120 | 29 |
| 1311 EKTN9 | 55 | 120 | 29 |
| 1213 ETN9 | 65 | 120 | 23 |
| 1213 EKTN9 | 65 | 120 | 23 |
| 2310 M | 50 | 110 | 40 |
| 2310 K | 50 | 110 | 40 |
| 2310 E -2 rs1tn9 | 50 | 110 | 40 |
| 2310 E -2 rs1ktn9 | 50 | 110 | 40 |
| 2310 | 50 | 110 | 40 |
| 2212 ETN9 | 60 | 110 | 28 |
| 2212 EKTN9 | 60 | 110 | 28 |
| 2212 E -2 rs1tn9 | 60 | 110 | 28 |
| 1310 ETN9 | 50 | 110 | 27 |
| 1310 EKTN9 | 50 | 110 | 27 |
| 1212 ETN9 | 60 | 110 | 22 |
| 1212 EKTN9 | 60 | 110 | 22 |
| 11212 TN9 | 60 | 110 | 62 |
| 2309 ETN9 | 45 | 100 | 36 |
| 2309 EM | 45 | 100 | 36 |
| 2309 EKTN9 | 45 | 100 | 36 |
| 2309 e -2 rs1tn9 | 45 | 100 | 36 |
| 2309 e -2 rs1ktn9 | 45 | 100 | 36 |
| 2211 ETN9 | 55 | 100 | 25 |
| 2211 EKTN9 | 55 | 100 | 25 |
| 2211 e -2 rs1tn9 | 55 | 100 | 25 |
| 2211 e -2 rs1ktn9 | 55 | 100 | 25 |
| 1309 ETN9 | 45 | 100 | 25 |
